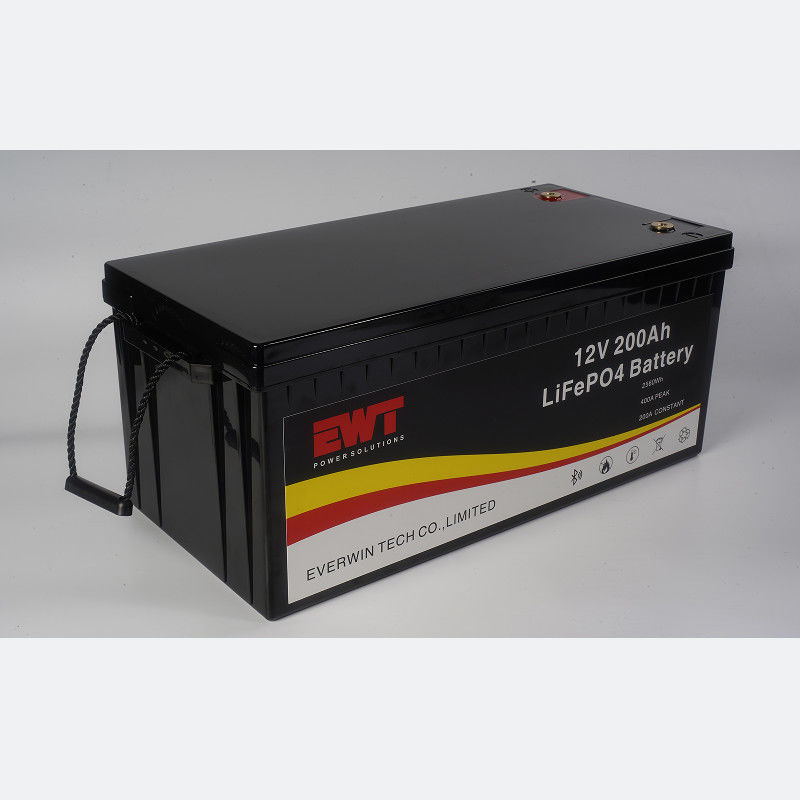

12V 200Ah 26650 32700 Bateria de Fósforo de Ferro de Lítio Bateria de Armazenamento de Energia

12V 200Ah 26650 32700 Bateria de armazenamento de energia de lítio ferro fosfato

Projeto de circuito de carregamento de baterias de íons de lítio

De acordo com as características estruturais das baterias de íons de lítio, a tensão máxima de terminação de carga deve ser de 4,2 V, que não pode ser sobrecarregada,Caso contrário, a bateria será descartada devido ao excesso de iões de lítio no elétrodo positivo.. Tem elevados requisitos de carregamento e descarga, e pode ser carregado com um carregador especial de corrente constante e tensão constante.é transferido para carga de tensão constante, e a carga deve ser interrompida quando a corrente de carga de tensão constante cair para menos de 100 mA.A sua corrente de carregamento pode ser controlada entre 135 ~ 2025mA)A corrente de carregamento convencional pode ser selecionada a cerca de 0,5 vezes a capacidade da bateria, e o tempo de carregamento é de cerca de 2 ~ 3 horas.

Devido à estrutura interna da bateria de íons de lítio, os íons de lítio não podem mover-se todos para o elétrodo positivo durante a descarga,e uma parte dos íons de lítio deve ser retida no elétrodo negativo para garantir que os íons de lítio possam ser integrados suavemente no canal durante a próxima cargaCaso contrário, a duração da bateria é reduzida em conformidade.A tensão mínima no final da descarga deve ser estritamente limitada., isto é, a bateria de iões de lítio não pode ser sobre-descarregada. A tensão de terminação de descarga é geralmente de 3,0 V/célula, e a tensão mínima não deve ser inferior a 2,5 V/célula.A duração do tempo de descarga da bateria está relacionada com a capacidade da bateria e o tamanho da corrente de descarga.

Princípio do circuito de carregamento de baterias de iões de lítio

Princípio: Carregar a bateria a uma tensão constante para garantir que ela não seja sobrecarregada. A tensão de entrada DC é 3 volts maior que a tensão da bateria carregada.W1 e TL431 formam um circuito regulador de tensão ajustável de precisão, Q2, W2 e R2 formam um circuito de corrente constante ajustável, e Q3, R3, R4, R5 e LED são circuitos de indicação de carga.A corrente de carga diminuirá gradualmente., e a queda de tensão no R4 diminuirá quando a bateria estiver totalmente carregada, de modo que o Q3 será cortado e o LED será desligado, a fim de garantir que a bateria possa ser suficiente,Por favor, continue a carregar durante 12 horas após a luz do indicador estar desligada.. Ao utilizar, instale um radiador adequado para Q2 e Q3.
